idée [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Dim 14 Juil 2013 - 13:00

Bonjour à tous,

je viens très rarement sur le forum mais lorsque que je peux apporter de l'aide, il n'y a pas de souci!


Lorsqu'un coté du bizone (conducteur ou passager) ne fonctionne pas, il  est possible que ce soit le motoréducteur (environ 30€ sur ebay) ou l'axe du volet qui casse, et là le prix n'est pas le même! environ 2000€ chez Peugeot!!!!
Ne voulant pas payer cette somme astronomique, j'ai donc cherché une autre solution

J'ai consulté beaucoup de forum pour mon problème mais très difficile de faire la manipulation car il y a très peu de photos! Je suis aller sur un site russe, anglais, aussi français.

Résultat des courses :

J'ai vérifié d'abord si le motoréducteur fonctionnait, il fonctionne!

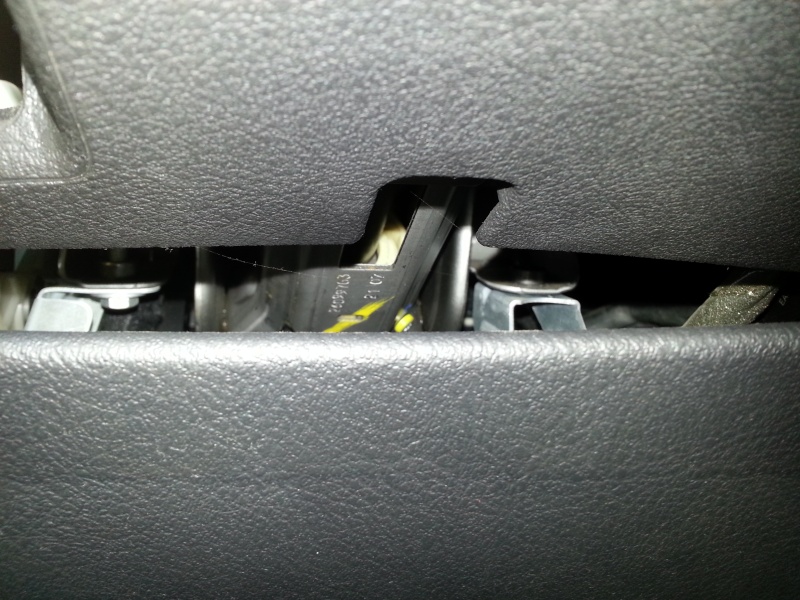

Je passe ensuite au démontage de la grille d'aérateur centrale, l'axe du volet de mixage chaud froid est bien cassé


(les 2 photos viennent d'un autre forum)

Donc mon problème vient bien de là, coté conducteur!


Sur un site russe, je trouve la pièce en question. 70€ environ.(il y a un peu moins d'un an de ça)
Maintenant, on peut la trouvé sur ebay  HEATER FLAP REPAIR KIT FOR PEUGEOT 407

Bref, je n'ai acheté de tout ça!

J'ai trouvé par hasard, la chose qui m'a permis de réparer!!! Une vidéo sur youtube!



Voici mes photos avec tous les détails pour ceux que ça intéresse ;)

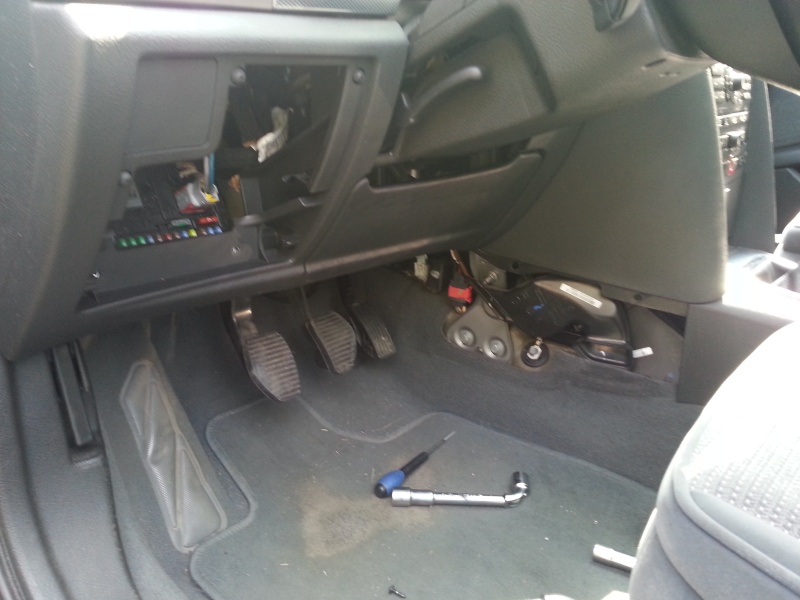

L'endroit de travail
.

On enlève l'airbag, il y a 4 clips et 2 vis de 10 derrière


On voit le motoréducteur

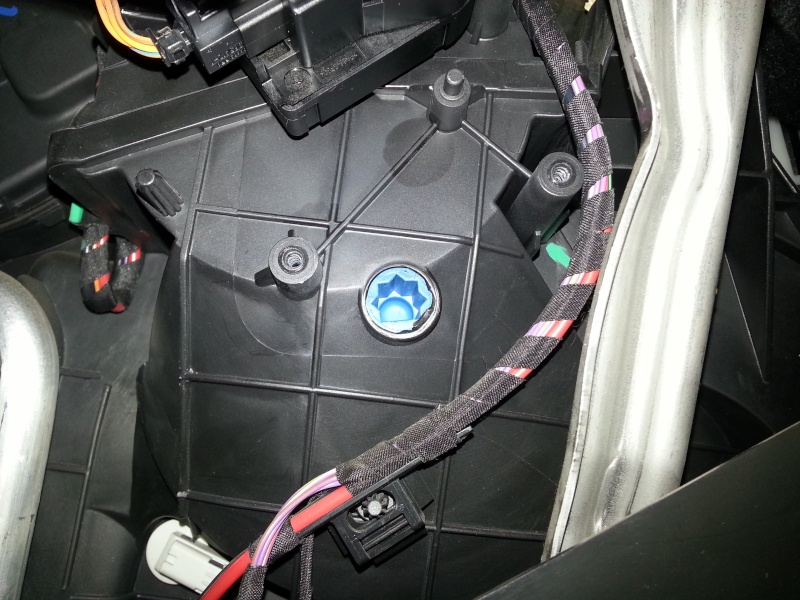

Sans le motoréducteur


On fait un tracé (pas évident tire la langue )


Et on coupe à la dremel!


Voici les parties, donc l'axe est bien cassé!!! ^^


J'ai mis une colle avec un durcisseur! Du vrai béton!!


Photo de la partie vide, j'ai poncé tout le tour ainsi que la pièce


On remet le volet en place et la pièce coupé. J'ai mis de la colle silicone haute température que j'avais pour une autre modif.


On remet ensuite le motoréducteur! (attendre 1h pour que le silicone tienne bien, évitez de trop se servir de la température pendant 24h!)


Tout refonctionne!!!! J'ai économisé 2000€!!!

J'espère que ce sujet servira à d'autres ;)
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par cyril86 le Sam 20 Juil 2013 - 10:45

c'est se que j'ai fait la semaine derniere car ma clim ne fonctionner plus du coté droits et se n'est que maintenant que je vois les photos , mdr . la solution que j'ai utilisai et sensiblement la méme a part quelque petits détails comme le collage de l'axe ou j'ai découper de petites bande de plaque époxy de 1mm fixé par de vis de part en part et coller a la colle fort . mais pour moi je pense que la casse de nos volets et du au servomoteurs qui dois se décalé dans le temps et a un moment le volet se retrouve en butée , mais pas le servomoteur d'ou la casse car il est trés puissant . du coup j'ai démonter le servo moteur afin de retrouver la position exact quand il arrive en position fermer et ouvert sans qu'il force dans quelques sens que se soit sinon se sera recasse du volet . je dois dire que l'opération et asse simple a réaliser pour des personnes qui bricole un peu . j'ai eu l'appréhension de couper le bloc a la dremel mais une fois lancer impossible de reculer . du coup c'est remonter et sa refonctionne et ce n'est que du bonheur dans l'habitacle mais aussi en soit car le fait d'avoir éconnomiser env 2000 euros cela fait plaisir .se qui est dommage c'est que je n'ai pas pris de photos pour la manip afin de vous montrer ..
avatar
cyril86
Nouveau

Nombre de messages : 2
Age : 42
Localisation : quinçay (86)
Date d'inscription : 29/10/2011

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Dim 21 Juil 2013 - 16:49

Pas de problème! ^^
Je pense que c'est la meilleure solution au lieu de dépenser une fortune alors que le problème est très connu chez Peugeot!

lol, tu l'as fait au même moment que moi ;)

Depuis le temps que je cherchais, je me suis dit que ça peut toujours servir ^^
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par sorcierste le Mar 23 Juil 2013 - 19:19

la mienne est chez Peugeot depuis hier pour ça pas content

en meme temps, elle est sous garantie tire la langue
avatar
sorcierste
Habitué

Masculin
Nombre de messages : 106
Age : 40
Localisation : 62110
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Jeu 25 Juil 2013 - 20:52

Beau boulot Matdream !!! bien bravo 1
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Dim 28 Juil 2013 - 23:22

Merci ;)
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Lun 5 Aoû 2013 - 19:01

salut
tres bon tuto

meme probleme que beaucoup sur la clim de ma 407 (2007 195000km)
je n'ai que de l'ai chaud coté conducteur qui fluctu en fonction de la t° moteur
avant de tout demonter :
est il de possible de faire glisser le volet et de le maintenir bloqué par la grille de ventilation centrale, pour ne plus recevoir l'air du moteur
un sw noir ça chauffe tres vite de toute façon ......
l'airbag genou m'inquiete dois je prendre une precaution particuliere?
merci par avance
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Lun 19 Aoû 2013 - 22:33

Bonsoir,
pour l'airbag, j'ai débranché la batterie avant toute manipulation de celui ci! Ensuite, il suffit de le débrancher et de retirer les vis, il n'y a pas de problème ;)

Pour ta manipulation, il est très difficile d'y accéder donc je ne peux pas t'aider pour ça...
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Lun 19 Aoû 2013 - 23:55

Bonsoir a tous, je vous sollicite pour une petite précision il s'avère que dans mon cas c'est le volet côté passager qui est cassé, peut on acceder par le côté conducteur ou faut il faire une autre manipulation de l'autre côté je n'ai trouvé aucun tutoriel pour ce côté.
Je vous remercie d'avance en attendant vos réponses.
Jo
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Lun 9 Sep 2013 - 14:44

Pas accessible du coté conducteur! Même manip pour le coté passager, je pense même que ça doit être plus facile!
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Jeu 12 Sep 2013 - 0:27

Bravo pour ce topic et Merci bien


Pour infos quelle colle as-tu utilisé pour recoller l'axe ? ( Ca peut servir treheureu )
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Matdream le Mer 30 Oct 2013 - 10:05

Merci ;)

Par contre la colle n'a pas tenu... Pourtant il y en avait et c'était un bon durcisseur de 3M...

Je vais devoir refaire la manip, ça va être plus facile, le trou est déjà fait!

Je pense acheter le volet, ça sera plus simple!
avatar
Matdream
Habitué

Masculin
Nombre de messages : 165
Age : 33
Localisation : Limay (78)
Date d'inscription : 11/10/2010

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Dim 3 Aoû 2014 - 22:33

Merci pour ce sujet !!!!

Bon j'ai suivi la procédure.... Franchement je me suis fait chier, mais moins que le tableau de bord, ça c'est sure, donc merci.

Par contre je suis une brute et du coup j'ai cassé une piece, mais je ne sais pas sa fonction !!



C'est la partie blanche qui permet de créer un mouvement sur la tige noir emboité dessus.

Qui peut me dire la fonction, car du coup, j'ai remonté sans cette pièce tellement ça ma soulé !!!
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Mar 5 Aoû 2014 - 21:22

Personne ?
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Jeu 7 Aoû 2014 - 10:26

Bon, sans être confronté à ce genre de problème, je pense que la partie blanche avec la tige noir permettent au volet sur lequel elles sont soudées à chaud, de diffuser l'air froid ou chaud à convenance en haut, au centre ou en bas dans l'habitacle. Du coup, si cela est cassé, l'air sera diffusé de manière permanente toujours au même endroit dans la voiture. En cas de climat très froid, il ne faudrait pas que ce volet sois cassé en position basse, car la buée sur le pare-brise ne pourra pas disparaître...je sais pas
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Jeu 7 Aoû 2014 - 10:34

Perdu l'ami, merci d'avoir essayer de me donner une réponse ;)

Je ne sais toujours pas a quoi il sert, mais comme ce volet est entraîner par son propre servomoteur, il permet "comme tu l'as dit" de brasser l'air dans les différents lieu de l'habitacle ! Mais cette patte fixer dessus ne possède pas de résistance particulière mais je n'arrive pas a voir ce qu'elle guide !!!! Grrrr


Dernière édition par Overkill le Jeu 7 Aoû 2014 - 10:41, édité 1 fois
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Invité le Jeu 7 Aoû 2014 - 10:38

"Perdu l'ami, merci d'avoir essayer de me répondre ;)"

Comme je te l'ai dit "...je ne suis pas confronté à ce genre de problème..."

Bon Courage quand même !!!  bien
avatar
Invité
Invité


Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Seb08 le Jeu 29 Jan 2015 - 10:58

Tu as démonter la partie ou ce trouve l autoradio et les commandes de clim pour voir les clapet ? c est pas trop difficile a démonter ? car j ai le même soucis , plus d air chaud coter passager , donc cela viens du même endroit que toi ? tout ce trouve coter conducteur ?
avatar
Seb08
Langue pendue

Masculin
Nombre de messages : 52
Age : 34
Localisation : Charleville-Mezieres
Date d'inscription : 26/01/2015

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par cricri59 le Sam 7 Mar 2015 - 14:41

Bonjour à tous,

je voudrais savoir quelle colle utiliser pour remettre en place la partie découpé à la dremel?
et où la trouver?

je vais commencer le démontage en suivant les instructions, merci pour le reportage photo très explicite ce qui m'a permis de tenter l'aventure sans trop d' appréhension.
Merci pour vos réponses

avatar
cricri59
Nouveau

Nombre de messages : 1
Age : 54
Localisation : 59680
Date d'inscription : 07/03/2015

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Seb08 le Jeu 16 Juil 2015 - 18:24

Es premeires photos que tu as mis , c est la vue que tu as quand tu demonte autoradio , ecran gps , et les grilles centrales ??
avatar
Seb08
Langue pendue

Masculin
Nombre de messages : 52
Age : 34
Localisation : Charleville-Mezieres
Date d'inscription : 26/01/2015

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Romuald le Dim 26 Juin 2016 - 15:40

Je joint une photo de la découpe nécessaire pour le côté passagers.
La découpe a effectuer est celle représenter en rouge.
Les traits bleu représentant les zones ou se situe les renforts. Ne pas découper ces zones !!

(Photo de "qwertz", issue du forum Peugeot.com)

Pour y accéder, il faut déposer la boite à gans.

Réf des kits:
Clim bi-zone: Réf P.R 6480E3, tarif ~85€ https://www.jcparts.fr/climatisation-et-refroidissement/6480E3-p
Clim mono-zone: Réf P.R 6480 E4, tarif ~73€ https://www.jcparts.fr/products/6480E4
(Tarif pratiqué sur JC Parts, a voir chez Peugeot, les tarif pratiqué...)


Dernière édition par Romuald le Sam 19 Nov 2016 - 19:09, édité 1 fois

_________________
02/2017 à ... Peugeot 407 2l 16v i 141cv Navteq BVM => cry de 2006
09/2014 à 02/2017 Peugeot 407 2l HDI 136, BVA 4HP20  de 2004. love donné à mon père à 261000km
03/2011 à 09/2014 Renault 19 1.9l D-turbo 93cv phase II vendus a 305000km
01/2010 à 03/2011 Peugeot 205 1.7l D-turbo ~80cv vendus à 175000km "non réelle" (compteur trafiquer!)
avatar
Romuald
Administrateur

Masculin
Nombre de messages : 757
Age : 28
Localisation : Eure et Loir
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Guyvaire le Mer 29 Juin 2016 - 1:07

Concernant cette climatisation bi-zone, j'ai besoin de me représenter les choses pour bien comprendre. Et ce n'est pas le cas.

Deux motoréducteurs (un de distribution, l'autre de mixage) actionnent des volets. Je crois voir que le volet gris est pour la distribution et le bleu pour le mixage. Combien de volets : deux ou quatre (en gros un par moteur ou deux par moteur) ?

Je me pose la question car si problème avec les volets, passer côté boite à gants ou côté volant ça répond à un problème différent.

Si 4 volets (donc 2 par moteur), y a-t-il une cloison verticale entre les volets d'un même moteur ?
Veuillez excuser ces innocentes questions. coucou
avatar
Guyvaire
Administrateur

Nombre de messages : 1127
Localisation : Cayenne
Date d'inscription : 27/03/2012

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Romuald le Mer 29 Juin 2016 - 1:30

Enfaîte 1 volet par moteur, soit 4 volets.
1 moteur de mixage par côté avec son propre volet 😏 . Idem pour le distributeur.
Voila pourquoi il existe un tuto pour le côté conducteur et un autre pour le côté passagers.

_________________
02/2017 à ... Peugeot 407 2l 16v i 141cv Navteq BVM => cry de 2006
09/2014 à 02/2017 Peugeot 407 2l HDI 136, BVA 4HP20  de 2004. love donné à mon père à 261000km
03/2011 à 09/2014 Renault 19 1.9l D-turbo 93cv phase II vendus a 305000km
01/2010 à 03/2011 Peugeot 205 1.7l D-turbo ~80cv vendus à 175000km "non réelle" (compteur trafiquer!)
avatar
Romuald
Administrateur

Masculin
Nombre de messages : 757
Age : 28
Localisation : Eure et Loir
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Guyvaire le Mer 29 Juin 2016 - 1:45

4 moteurs ? je ne le pensais même pas.

Pour mon problème côté passager, déposer la boite à gants suffit pour accéder aux deux moteurs ? ou faut il percer pour voir leur fonctionnement ?

Merci
avatar
Guyvaire
Administrateur

Nombre de messages : 1127
Localisation : Cayenne
Date d'inscription : 27/03/2012

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Guyvaire le Jeu 14 Juil 2016 - 1:44

Il faut au plus vite que je me penche sur ce problème. En Guyane les températures ne pardonnent pas.
La climatisation bi-zone mérite bien son nom. Côté conducteur, la demande de froid marche bien. J'ai fermé les aérateurs côté passager car ce qui vient c'est de l'air ambiant (35°c). Malgré tout même si nous sommes distants conducteur/passager de 90cm et bien l'air frais se répartit mal. Le conducteur vit bien mais le passager non. C'est radical !!

Je dois vérifier du côté passager si le problème est le moteur ou le volet. Pour cela je dois déposer la boite à gants. Y a-t-il des airbags ? Malgré tout je débranche la batterie.
avatar
Guyvaire
Administrateur

Nombre de messages : 1127
Localisation : Cayenne
Date d'inscription : 27/03/2012

Revenir en haut Aller en bas

idée Re: [Tuto] Problème clim chauffage bizone - L'axe du volet cassé

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
