default montage attelage avec relais matic V7

Message par picta407 le Ven 4 Jan 2013 - 15:17

Bonjour,
j'envisage de monter mon attelage avec un un relais matic V7.
C'est pour une remorque immatriculée qui dispose de feux arrières (avec AB et recul ) + 4 feux de positions
Qu'en pensez vous?
Merci de votre réponse.
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Sam 5 Jan 2013 - 20:48

bon je pense que le relais universel s'impose et pour l'attelage je pensais au Siarr...
Quelqu'un en possède un sur sa voiture????
A+
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par Nico95 le Dim 6 Jan 2013 - 18:15

Je n'en sais strictement rien, par contre je pense en posé un avant l'été, donc si jamais tu te lance toi même, je suis pas contre un petit tuto ;)

Bon courage
Nico95
Nico95
Habitué

Nombre de messages : 292
Date d'inscription : 02/11/2012

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Dim 6 Jan 2013 - 18:27

Pas de soucis! d'abord je dois récupérer ma SW 407 love , acheter attelage et relais puis montage (avec tuto).
Comme je me sers souvent de la remorque cela se fera avant l'été et après ma gastro...
A+
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par Nico95 le Lun 7 Jan 2013 - 9:59

Niquel, bon courage en tout cas ;)
Nico95
Nico95
Habitué

Nombre de messages : 292
Date d'inscription : 02/11/2012

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Dim 3 Fév 2013 - 14:54

Voila, c'est fait...
montage attelage avec relais matic V7 110
Commencer par démonter les feux arrières

montage attelage avec relais matic V7 210
Pour cela il suffit de dévisser cette vis noire, puis de les sortir (Tirer fort !!!)


Retirer les feux de leur support ( 4 pattes à relever)

Et voila !!! Il y a 2 boulons à retirer ( clef de 10)

Ensuite les torx de 20 du parechoc…




Ici

Ici (la plus Ch….e à sortir, voir plus loin…)

Et ici…


…Attention dessous il y a des différences :

A gauche 2 vis, à droite 3 vis!!!

Ma méthode pour sortir cette vis (embout de 7 si vous n’avez pas l’adaptateur…) , ou alors il faut démonter la roue !!!

Au milieu, écrou de 10 (je l’ai cassé en desserrant !!!)

Retirer cette vis (on peut le faire en tirant dessus puis les 2 écrous de 10 qui se trouvent de chaque coté…



A l’intérieur derrière les trappes encore un écrou de 10 ! ( de chaque coté)


Tirer le parechoc vers l’extérieur, il devrait venir (Il est tenu par ces « picots »)


Retirer cet élément ( 4 boulons de 10 de chaque coté)





Mettre à la place l’attelage

Chercher et trouver !!! le filetage des renforts latéraux


Voila, il n’y a plus qu’à finir et remonter le parechoc…
A suivre pour le montage electrique…

Commencer par démonter les feux arrières

Pour cela il suffit de dévisser cette vis noire, puis de les sortir (Tirer fort !!!)


Retirer les feux de leur support ( 4 pattes à relever)

Et voila !!! Il y a 2 boulons à retirer ( clef de 10)

Ensuite les torx de 20 du parechoc…




Ici

Ici (la plus Ch….e à sortir, voir plus loin…)

Et ici…


…Attention dessous il y a des différences :

A gauche 2 vis, à droite 3 vis!!!

Ma méthode pour sortir cette vis (embout de 7 si vous n’avez pas l’adaptateur…) , ou alors il faut démonter la roue !!!

Au milieu, écrou de 10 (je l’ai cassé en desserrant !!!)

Retirer cette vis (on peut le faire en tirant dessus puis les 2 écrous de 10 qui se trouvent de chaque coté…



A l’intérieur derrière les trappes encore un écrou de 10 ! ( de chaque coté)


Tirer le parechoc vers l’extérieur, il devrait venir (Il est tenu par ces « picots »)


Retirer cet élément ( 4 boulons de 10 de chaque coté)





Mettre à la place l’attelage

Chercher et trouver !!! le filetage des renforts latéraux


Voila, il n’y a plus qu’à finir et remonter le parechoc…
A suivre pour le montage electrique…
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Dim 3 Fév 2013 - 15:12


montage attelage avec relais matic V7 110
Commencer par démonter les feux arrières

montage attelage avec relais matic V7 211
Pour cela il suffit de dévisser cette vis noire, puis de les sortir (Tirer fort !!!)

montage attelage avec relais matic V7 410
Retirer les feux de leur support ( 4 pattes à relever)

montage attelage avec relais matic V7 510
Et voila !!! Il y a 2 boulons à retirer ( clef de 10)

montage attelage avec relais matic V7 610
Ensuite les torx de 20 du parechoc…



montage attelage avec relais matic V7 710
Ici


montage attelage avec relais matic V7 810
Ici (la plus Ch….e à sortir, voir plus loin…)


montage attelage avec relais matic V7 1111
Et ici…


…Attention dessous il y a des différences :



montage attelage avec relais matic V7 1210

A gauche 2 vis,



montage attelage avec relais matic V7 1310
à droite 3 vis!!!


montage attelage avec relais matic V7 1410

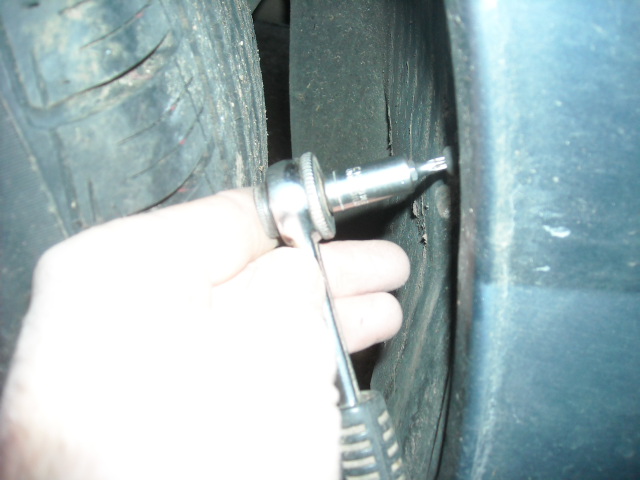

Ma méthode pour sortir cette vis (embout de 7 si vous n’avez pas l’adaptateur…) , ou alors il faut démonter la roue !!!


montage attelage avec relais matic V7 1610
Au milieu, écrou de 10 (je l’ai cassé en desserrant !!!)


montage attelage avec relais matic V7 1710
Retirer cette vis (on peut le faire en tirant dessus )


montage attelage avec relais matic V7 1810
puis les 2 écrous de 10 qui se trouvent de chaque coté…


montage attelage avec relais matic V7 1910
A l’intérieur derrière les trappes encore un écrou de 10 ! ( de chaque coté)

montage attelage avec relais matic V7 2010
Tirer le parechoc vers l’extérieur, il devrait venir (Il est tenu par ces « picots »)

montage attelage avec relais matic V7 2110
Retirer cet élément ( 4 boulons de 10 de chaque coté)




montage attelage avec relais matic V7 2210
Mettre à la place l’attelage

montage attelage avec relais matic V7 2310
Chercher (et trouver !!!) le filetage des renforts latéraux

montage attelage avec relais matic V7 2510
Voila, il n’y a plus qu’à finir et remonter le parechoc…

Pour info c'est un attelage Siarr (Français!!!) qui nécessite une petite découpe du parechoc (découpe non visible). Pour 130€ livré , cela me semblait pas un obstacle
A suivre pour le montage electrique… (la semaine prochaine, je dois commander mon boitier...)

picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Mer 6 Fév 2013 - 20:53

Salut,
je viens d'acheter mon boitier chez AD (il est un peu plus cher- 80€- mais semble plus complet...)
Montage ce week-end!
Le plus gros soucis reste de me connecter au + permanent...
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Sam 7 Sep 2013 - 13:38

montage attelage avec relais matic V7 Numari10
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Sam 7 Sep 2013 - 13:43

En attendant la fiche technique du branchement prise sur le site du fabricant (ci dessus) plus la notice:

montage attelage avec relais matic V7 Numari11
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Sam 7 Sep 2013 - 13:44

Dès que je peux je vous fait des photos de mon montage.

Cela fait 7 mois que c'est monté mais je peux répondre à d'autres questions....
A+
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par coco41 le Jeu 12 Sep 2013 - 0:10

Merci pour le topic treheureu
coco41
coco41
Bavard

Masculin
Nombre de messages : 26
Age : 31
Localisation : Venôme
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par coco41 le Jeu 12 Sep 2013 - 0:12

Tu as tout brancher et cela fonctionne en te branchant au câblage directement sur les feux arrières refflechi
coco41
coco41
Bavard

Masculin
Nombre de messages : 26
Age : 31
Localisation : Venôme
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Jeu 12 Sep 2013 - 11:16

Salut,
oui, à l'ancienne!!! mais avec le boitier en intermédiaire...
Bosal en vend un qui évite les branchements car il utilise des capteurs mais il est plus cher (environ 120€)

A+
picta407
picta407
Bavard

Nombre de messages : 25
Date d'inscription : 02/01/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par coco41 le Jeu 12 Sep 2013 - 18:26

Merci pour l'infos
coco41
coco41
Bavard

Masculin
Nombre de messages : 26
Age : 31
Localisation : Venôme
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

default Re: montage attelage avec relais matic V7

Message par picta407 le Jeu 12 Sep 2013 - 19:27

Comme indiqué le + permanent se trouve dans la boite fusibles à gauche (connecteur bleu).
Cela évite de tirer un cable vers la batterie...
